Wärmerückgewinnung – Trockner Kaschieranlage und Abwärmenutzung aus Rohgasstrom zur Vorwärmung der Frischluft

Vor Umsetzung der Maßnahme

Im Ausgangszustand erfolgte die Belüftung der Produktionshalle (Kapazität 70.000 m³/h; 4x15kW) mit aufbereiteter Frischluft. Diese wurde die mit einem Heiz- beziehungsweise Kühlregister und einer Befeuchtung konditioniert, um die Temperatur in der Halle auf 20 bis 25 °C halten zu können. Der Lufthaushalt während der Produktionszeit unterscheidet sich von jenem in der betriebsfreien Zeit. Während der Produktion wird die zugeführte Frischluft über die Trockner in den Druckmaschinen abgesaugt und der Abluftreinigungsanlage zugeführt. Außerhalb der Produktionszeiten ist die Halle aufgrund von behördlichen Auflagen mit Frischluft zu spülen. Die Abluft wird über einen Abluftventilator (15kW, 15.000m³/h) an die Umwelt abgegeben. Die Anlageläuft daher ganzjährig mit Volumenströme im Bereich von 15.000 bis 70.000 m³/h und nimmt dabei elektrische Leistungen im Bereich von 30 bis 75kW auf. Das lösemittelbeladene Rohgas aus den Trocknern der Tiefdruckwerke wird mit einer durchschnittlichen Temperatur von 50 °C in Richtung der Lösemittelrückgewinnungsanlage geführt. Für eine effiziente Adsorption des Lösemittelsauf der Aktivkohle muss der Rohgasstrom auf eine Temperatur von kleiner 30 °C abgekühlt werden, was mit der Grundwasserkühlung erfolgt.

Nach Umsetzung der Maßnahme

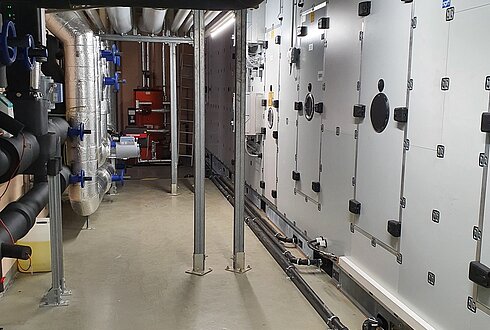

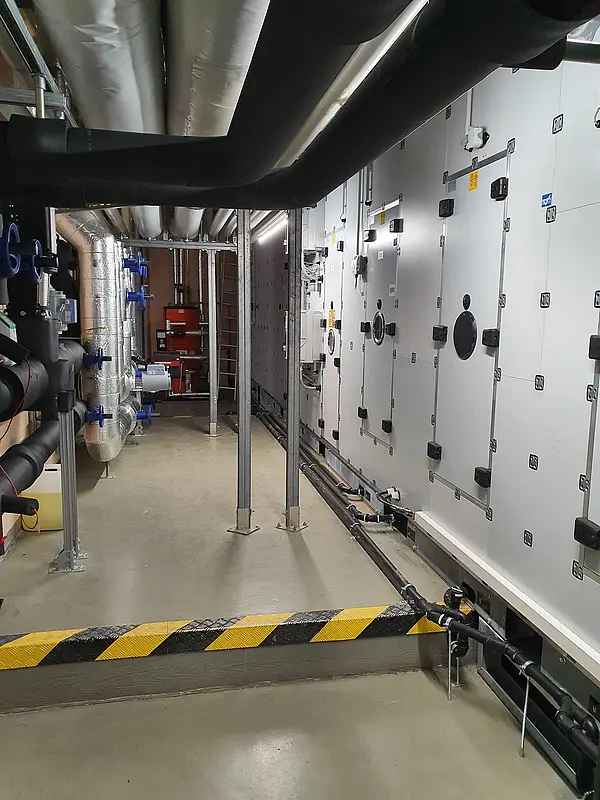

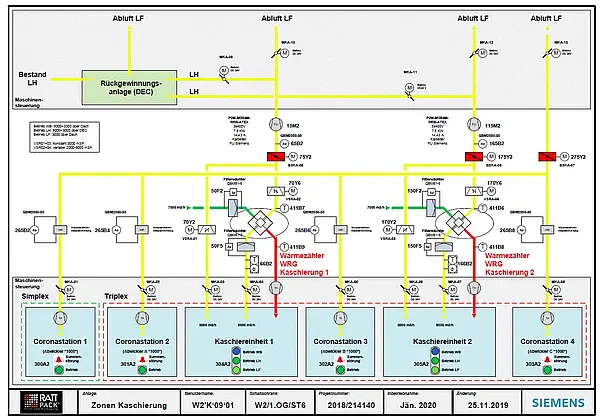

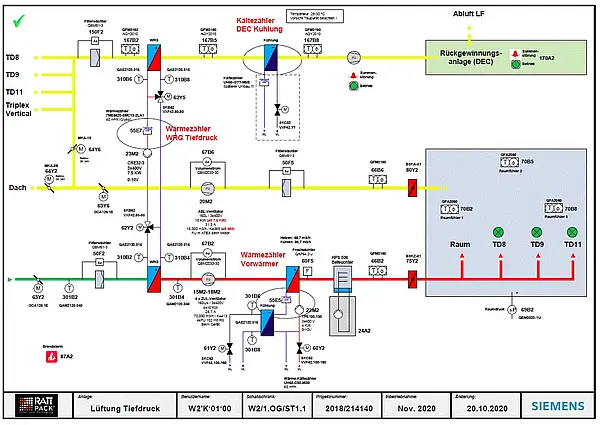

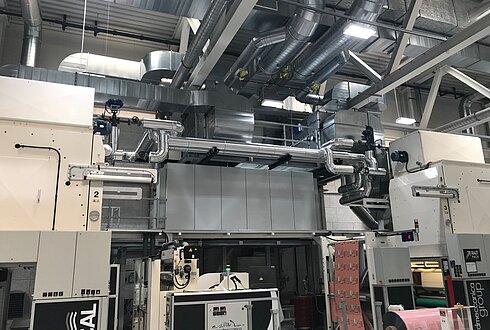

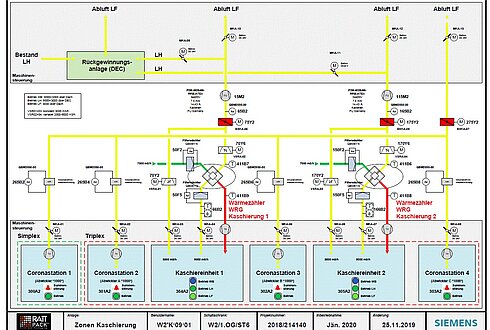

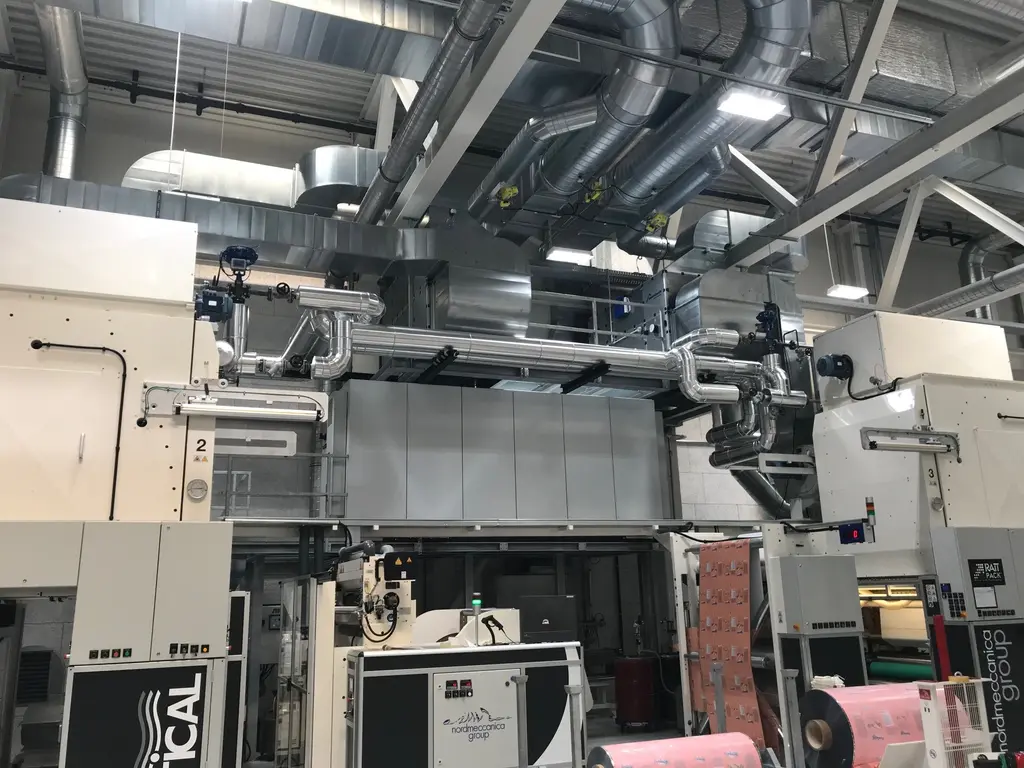

Zur Verbesserung der Energieeffizienz wurde in ein Kreislauftverbundsystem zur Wärmerückgewinnung investiert. Dazu wird die Abwärme aus dem Rohgasstrom in Richtung der Lösemittelrückgewinnung (durchschnittliches Temperaturniveau circa 50 °C) dazu verwendet, um die Frischluft anzuwärmen.

Durch diese Maßnahme werden zwei Effekte erreicht:

Der Heizenergiebedarf für die Erwärmung der Frischluft wird reduziert
Der Kühlenergiebedarf zur Kühlung der Abluft in Richtung LÖRA (Zieltemperatur < 30 °C) kann reduziert werden.

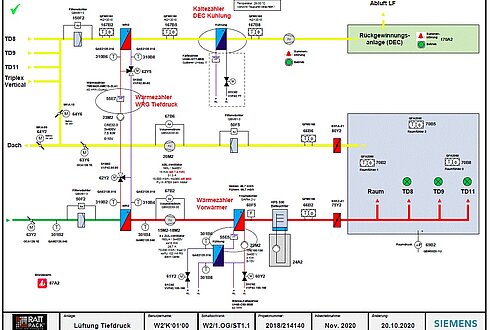

Zur Ermittlung der Einsparungen wurden Wärmemengenzähler installiert mit denen folgende Energieströme gemessen werden können:

Wärmrückgewinnung aus dem Rohgas
Kältemenge für Rohgaskühlung nach Wärmetaucher
Kälte-, beziehungsweise Wärmemenge für Frischluftkonditionierung nach Wärmetauscher.
