Wärmerückgewinnung, HLK (Schwarzach Packaging)

Über das Unternehmen

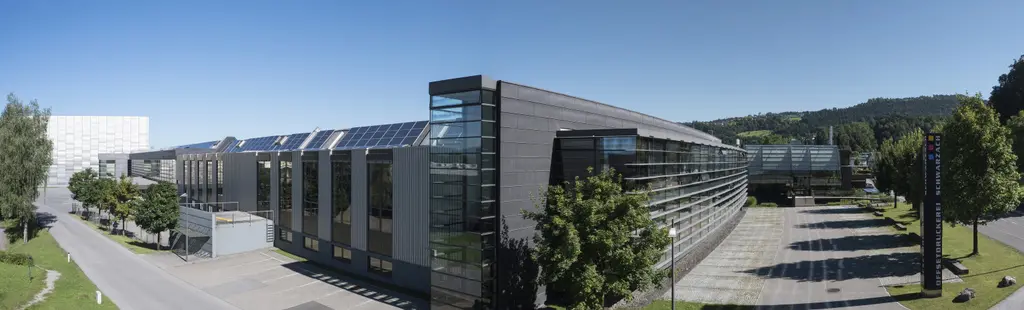

Die Offsetdruckerei Schwarzach, Vorarlberg, mit rund 335 Mitarbei-terinnen und Mitarbeitern ist spezialisierter Produzent und Veredler von Feinkartonagen und Etiketten. Die Produktions- und Lagerfläche beträgt 52.000 qm, das jährliche Bearbeitungsvolumen umfasst ca. 25.000 Tonnen Karton und Papier. Der Exportanteil beläuft sich auf 70 Prozent. Unsere Kunden sind internationale Erzeuger und Zulieferbetriebe der Konsumgüterindustrie, Produzenten von Premiumartikeln für Süß-waren, Luxuswaren, Kosmetik und andere Near- und Non-Food-Bereiche, internationale Handelskonzerne.

Ausgezeichnete Maßnahmen 2017

Wärmerückgewinnung

Vor Umsetzung der Maßnahme

Bei der größten Firmenerweiterung im Jahr 2010 von 35.500 auf 52.000 m² wurde auf Erdwärme und Wärmepumpentechnologie um-gestellt. Bis dahin wurde vorwiegend mit Erdgas geheizt. Im älteren Produktionsbereich wurde die Abwärme der Druckmaschinen bereits 1982 genutzt: Die erweiterte Klimaanlage mit Wärmerückgewinnung im damaligen Offsetdruckmaschinenraum bedeutete eine weitreichende Innovation. In den neuen Produktionshallen seit 2005 und 2010 war die Abwärme der Trocknungseinheiten des Großteils der Druckmaschinen nur indirekt von Nutzen. Sie beheizte bis 2015 zwar die Produktionshallen, war aber nur im Winter von Vorteil. Ihre energetisch effiziente Nutzung – zum Heizen, Kühlen und Klimatisieren – verlangte die technologische Umsetzung mit entsprechenden Investitionen.

Im ältesten Teil des Firmengebäudes war bis 2016 noch zeitweilig – zur Abdeckung von Kältespitzen – eine Ölheizung eingesetzt. Sie wurde heuer komplett stillgelegt.

Nach Umsetzung der Maßnahme

Nutzung der Abwärme der Trocknungseinheit - Unsere fortgesetzte und grundlegende Umstellung auf Wärmepumpentechnologie in über drei Jahrzehnten verringert heute bis zu 70 Prozent an Heizkosten. Erdwärme sowie die Abwärme von Druckmaschinen werden zum Heizen unserer Betriebsgebäude genutzt. Auch die Klimatisierung bzw. die aktive Be- und Entlüftung erfolgt durch Rückgewinnung der Wärme und Luftfeuchtigkeit in der Lüftungsanlage. Bei diesem Prozess wird Abwärme der Trocknungseinheit in den jeweiligen Druckmaschinen abgezogen und über Lüftungskanäle zu den Wärmepumpen geleitet. Drei große Heizpumpen und deren Kühlaggregate gehören zur Energie-zentrale des Unternehmens. Von den unzähligen im System integrierten kleineren Verteilerpumpen wurden dieses Jahr 94 Pumpen durch neue, wesentlich effizientere, ersetzt. Wärmepumpen wirken energetisch wie ein Brenner. Über viele kleine Pumpen im Wärmeabfuhr- und Lüftungssystem werden Büros und Produktionsbereiche geheizt, belüftet und klimatisiert.

Die nur noch gelegentlich im ältesten Firmenteil eingesetzte Ölheizung wurde heuer stillgelegt. Für extrem kalte Perioden, zur Deckung von Energiespitzen, wird künftig ein kleiner Anteil an Bio-Gas eingesetzt.

Heizung/Lüftung/Klimatisierung

Vor Umsetzung der Maßnahme

Ein konventioneller Gasbrenner versorgt den benachbarten Gebäude-komplex Werk 2 der Offsetdruckerei Schwarzach mit Wärme. Das Werk 2 ist ein älterer Industriebetrieb, der 2003 erworben und ausge-baut wurde. Mehrere Fremdfirmen und Fertigungsabteilungen der Offsetdruckerei sind im Werk 2 untergebracht. Der Gasbrenner im Werk 2 ist nicht mit dem Hauptwerk der Offsetdruckerei verbunden, das mit der Abwärme der Produktionsmaschinen sowie mit Erdwärme geheizt wird.

Im ältesten Teil des Firmengebäudes war bis 2016 noch zeitweilig – zur Abdeckung von Kältespitzen – eine Ölheizung eingesetzt. Sie wurde heuer komplett stillgelegt.

Nach Umsetzung der Maßnahme

Durch das Nachrüsten mit Keramikplatten im Brennraum der Heizung im Werk 2 wird die erzeugte Hitze effizienter verwendet. Keramische Brennerplatten verbrennen das Gas-Luftgemisch gleichmäßig und sauber. Durch die Reaktionswärme werden hohe Temperaturen erzielt. Sie emittieren Infrarotstrahlung – die gespeicherte Wärme wird langsam abgegeben. Damit verfügt die Heizung über deutlich mehr Wärmekapazität bei gleichzeitiger Verringerung der Brenndauer.
